龙门式等离子切割机

所在位置:首页  > 产品展示龙门式等离子切割机

LM300系列龙门式数控切割机

更新时间:2018-10-15 点击数:1810

LM300系列产品介绍:

LM300等离子数控切割机,适用于中厚板材的切割,采用地轨式安装,双边驱动,有效切割面积较大,适合中厚板整板切割,床身与料架分离,可防止重板影响床身精度。切割长度可按需要延长,切割有效宽度最大可达2.2米,可一次完成一整张大板的切割,节省上下料时间,提高效率。



产品特点:

  1. 机架采用方型管焊接.去应力退火处理,刚性好,精度高,惯量小,有效防止变形

  2. 传动结构为精密齿轮齿条.横向采用高精度双轴心导轨,纵向采用24公斤火车轨,运行平稳,经久耐用

  3. 采用10英寸数控系统,中英文转换。高精度弧压式自动调高。

  4. 配置日本松下伺服电机或步进电机,高精度减速机,精度高,运行平稳。

  5. 采用稳定性高的等离子电源,轻便节能,切割效果好,速度快。

  6. 采用法国施耐德电器件及通用性强的高柔性易初线缆,保证了运行的精度和稳定性。

  7. 采用韩国火焰管及龙腾管件,确保机器稳定性。带自动点火。

  8. 可选功能:火焰(H)/等离子(D)

  9. 可选配置:步进电机(B)/伺服电机(S

  10. 可选机型:A.40120:4×12m(6m,8m,12m,)   B.30120:3×12m(6m,8m,12m)

        梁宽300,高750可根据客户要求定制长度



    技术参数:

型 号

FM-LM300-3080HD-S

切割方式

等 离 子

火 焰

切割范围

2300mm*6000mm

机器尺寸

3300mm*8000mm

割炬升降行程

≤200mm

运行精度

≤0.4mm

≤0.3mm

调高方式

弧压式自动调高

升降体

最大空程速度

8000mm/min

切割速度

0-8000mm/min

切割气体

压缩空气

氧气+丙烷

气体压力

0.4-0.8mpa

X轴、Y轴

高精度齿条及双轴心导轨传动

电    源

220V/380V 50HZ 建议63A、120A、160A

自动点火

AR235

割炬数量/喷嘴数量

等离子割炬一套,喷嘴10个

火焰割炬一套,喷嘴1个

支持软件

Starcam,FASTCAM



适用材料:

适用于中厚板材切割,最大切割厚度:碳钢 等离子(以电源功率)0.5-16mm  火焰 6-200mm

镀锌板,不锈钢,铝板,铜板等金属0.5-14mm(等离子切割)

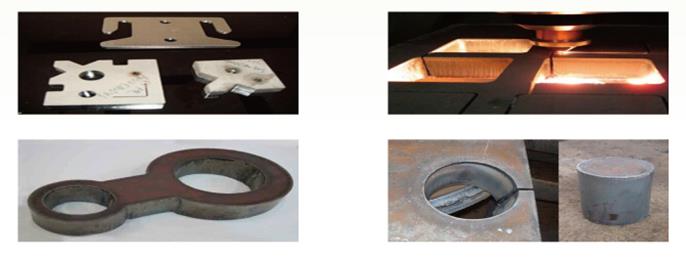

切割实例:
